影響熱鍍鋅過程質(zhì)量的因素大致可分為以下幾個(gè)方面：鋅浴成分、鋅浴溫度、浸鍍時(shí)間、提升速度和工裝的使用。

1、鋅錠質(zhì)量：理論上鋅含量在98.5%以上的鋅錠可作為熱鍍鋅用鋅錠。國(guó)外熱浸鍍鋅廠大多采用PWG鋅錠，其含鉛量約為1%，鋅含量為98.8%以上。國(guó)內(nèi)熱浸鍍鋅廠普遍采用SHG鋅錠，其純度約為99.99%-99.995%。

2、鋅液成分：影響熱鍍鋅質(zhì)量的化學(xué)成分有鉛、鋁、鎳、錫、銻等。

3、鍍鋅溫度：溫度控制對(duì)熱鍍鋅質(zhì)量、鋅耗、能耗和使用壽命起著決定性的作用。人們把熱鍍鋅溫度分為常溫鍍鋅和高溫鍍鋅。（常溫鍍鋅溫度435-460℃，高溫鍍鋅溫度約500℃）

4、鍍鋅時(shí)間：先清除鋅槽中的浮渣，待鋼件完全浸沒后，在鋅槽表面形成鋅灰，再將鋅灰和浮渣清除干凈。當(dāng)鋅浴表面不再有鋅粉時(shí)，將鋼件緩慢移出鋅浴，時(shí)間一般為0.5-2分鐘。

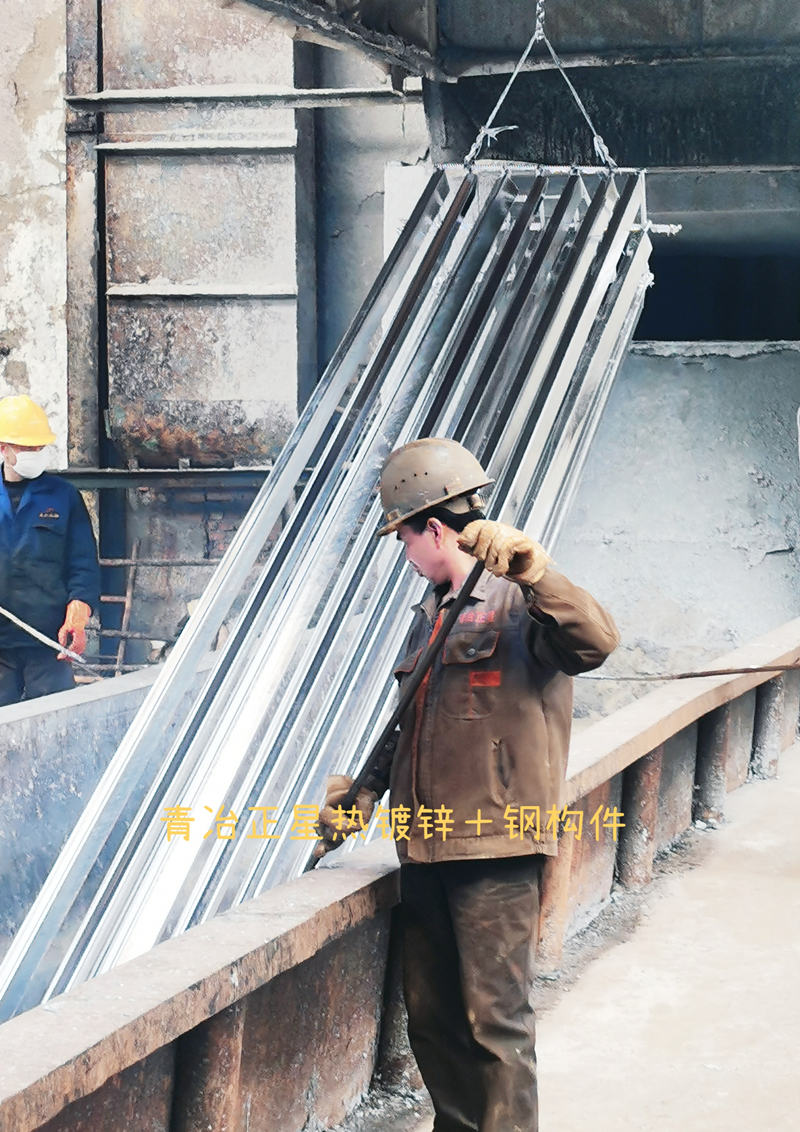

5、操作速度：鋼制件浸沒時(shí)，在保證工件和人員安全的前提下，應(yīng)盡可能快，以保證整個(gè)鍍鋅件各部位的漆膜厚度相同。提升速度應(yīng)根據(jù)鋼結(jié)構(gòu)、材料和長(zhǎng)度的不同而有所不同。一般來說，1.5m/min的提升速度可以保證良好的鋅回流和表面亮度

6、工裝用途：熱浸鍍鋅工裝在鍍鋅過程中非常重要。好的工裝可以大大提高產(chǎn)量和質(zhì)量，但工裝設(shè)計(jì)取決于鍍鋅件的類型，因此需要在現(xiàn)場(chǎng)進(jìn)行設(shè)計(jì)和制造。工裝設(shè)計(jì)應(yīng)考慮生產(chǎn)能力、鋼材形狀、尺寸和顧客的技術(shù)要求。

7、鋼件冷卻后不能用水浴冷卻。最佳溫度應(yīng)在30～70℃之間。

8、返修檢驗(yàn)：按國(guó)標(biāo)GB/T 13912-2002的要求和標(biāo)準(zhǔn)，對(duì)鍍件的漆膜厚度和外觀進(jìn)行檢查，對(duì)鍍件表面附著的鋅粉、鋅渣進(jìn)行打磨，符合要求后送廠檢驗(yàn)。

好了，以上就是青冶正星熱浸鍍鋅廠家為大家分享的關(guān)于熱浸鍍鋅的質(zhì)量受到影響的原因，希望大家在鍍鋅的過程中盡量避免這些問題！
